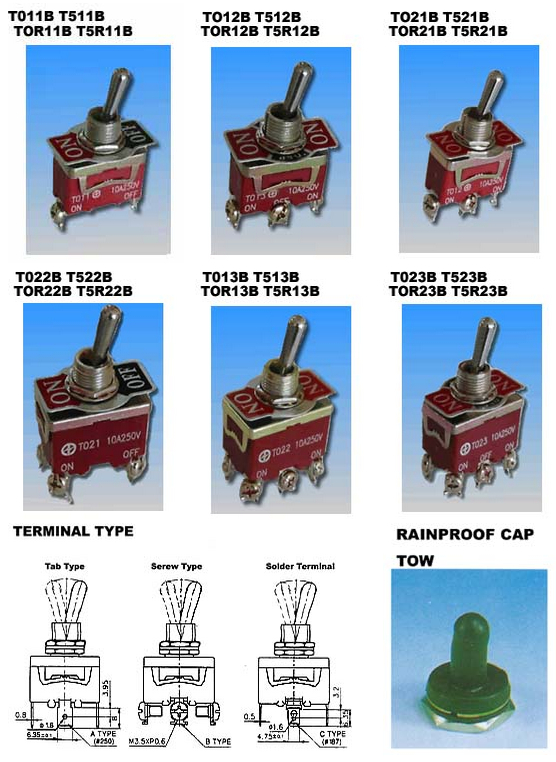

·外观和尺寸

·特性
.电流分10A及15A。
.切换方式有固定方式及复归式(单投及双投皆可复归)。
.接线端子有螺丝端子及焊接端子(亦可用快速端子)。
.防水套可防水防油,适用于全系列。
.固定孔径:Φ12m/m.


·型号说明 ·铭牌
·额定值
 负载
型式
AC负载
DC负载
 电阻性负载
TO
 10A 250V 15A 125V  0.4A 250V 0.8A 125V
T5
 15A 250V 20A 125V  0.5A 250V 0.9A 125V
 电感性负载
TO
 10A 250V 15A 250V  0.2A 250V 0.4A 125V
T5
 15A 250V 20A 125V 0.3A 250V 0.5A 125V 15A 30V
 灯泡负载
TO
 300W 100V 500W 200V
-------------
T5
 400W 125V 800W 250V  7A 30V
 马达负载
TO
 200W 125V 300W 250V
-------------
T5
 400W 125V (1Phase)
TO
 550w 250V (3Phase)
T5
 750w 250v (3Phase)

 项次
型式
 说明
 1.型式
TO
 10A 250VAC
TOR
 ""复归
T5
 15A 250VAC
T5R
 ""复归
 2.接点
11
 单机单投 ON-OFF
12
 单机双投 ON-ON
13
 单机双投(中间OFF单边复归) ON-OFF-ON
131
 单机双投(中间OFF单边复归)  ON-OFF-ON
21
 双机单投 ON-OFF
22
 双机双投 ON-ON
23
 双机双投(中间OFF ) ON-OFF-ON
231
 双机双投(中间 OFF单边复归)  ON-OFF-ON
 3.接点图
A
B
C
 快速端子(#250)
 螺丝端子
 焊接端子(#187)
·特性
 接触电阻  15mΩ以下(初期值)
 绝缘电阻  100mΩ以上(在 500VDC下)
 耐电压  2,000VAC,50/60Hz 持续一分钟
 振动  10 至 55Hz 1.5mm 双振幅
 周围温度  -25°~ +80°C
 湿度  85%RH 以下
 使用寿命  机械:500,000 次以上
 电气:100,000 次以上
